Τόπος καταγωγής: | Κίνα |
---|---|
Μάρκα: | Runpaq |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | 60p-T2-15 |
Ποσότητα παραγγελίας min: | 50 κομμάτια |
Τιμή: | USD25/piece (>1000pcs) / USD26.5 (50-1000 pcs) |
Συσκευασία λεπτομέρειες: | κιβώτιο + maste χαρτοκιβώτιο + παλέτα |
Χρόνος παράδοσης: | 15-21 ημέρες |
Όροι πληρωμής: | L/C, T/T, D/A, D/P, Western Union |
Δυνατότητα προσφοράς: | 200000 σύνολα/μήνας |
Διάμετρος: | Η πλήρης διάμετρος ή μειώνει το λιμένα: DN8-32 | Πίεση εργασίας: | 10bar/MPA PN10/1,0/150 PSI |
---|---|---|---|
ρεύμα εργασίας: | <80 mA=""> | Τάση: | DC5V/DC12-24V/AC85-230V/AC220V |
Ροπή: | 6 NM | Ανοικτός/στενός χρόνος: | < 5="" seconds=""> |
Όνομα προϊόντων: | μηχανοποιημένη βαλβίδα underfloor θέρμανσης βαλβίδα ζώνης underfloor θέρμανσης | Εφαρμογή: | HVAC, Hydronic που θερμαίνει και που δροσίζει, λέβητας, geotheramal συστήματα με τις αντλίες θερμότη |
Υψηλό φως: | 2 μηχανοποιημένη λιμένας βαλβίδα,pN10 2 μηχανοποιημένη λιμένας βαλβίδα,Μηχανοποιημένη βαλβίδα σφαιρών |

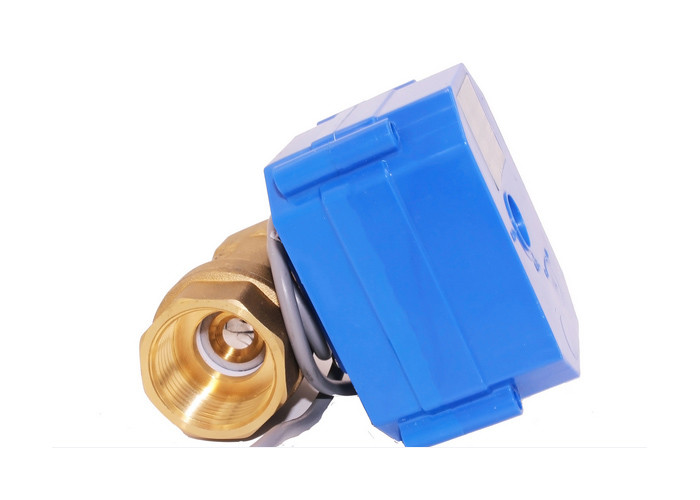

2 βαλβίδες θέρμανσης ζώνης λιμένων για το υλικό σωμάτων βαλβίδων ζώνης λεβήτων: ορείχαλκος, PN10
Περιγραφή προϊόντων

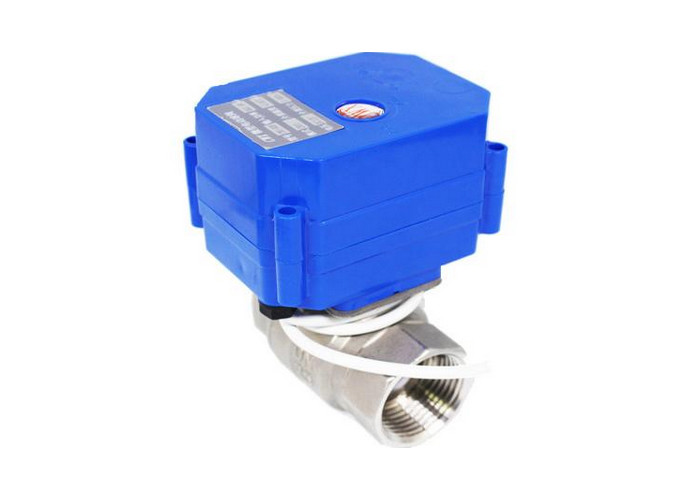

Αυτή η μίνι μηχανοποιημένη βαλβίδα σφαιρών προορίζεται να χρησιμοποιηθεί στα κλειστά κυκλώματα μόνο. Η βαλβίδα ελέγχου ζώνης μας είναι μια σειρά της 2 μηχανοποιημένης τρόπος βαλβίδας ζώνης, η οποία είναι με τον ενεργοποιητή μηχανών για τη χρήση στη θέρμανση και το σύστημα ψύξης. Ο ορείχαλκος ή η ανοξείδωτη βαλβίδα σφαιρών είναι διαθέσιμος σε DN15-32, PN10 με τη σύνδεση νημάτων. Ο ενεργοποιητής ελέγχεται από το σε δύο σημεία σήμα και συστήνεται για τη on/off λειτουργία, διαθέσιμη για την παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος, 50/60Hz ή συνεχούς ρεύματος 230V.
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πλεονεκτήματα
Αριθ. | Δικοί μας | Κανονικά προϊόντα |
Σφραγίδα άξονων βαλβίδων | Τετραπλάσιες σφραγίδες | Διπλές σφραγίδες |
Σφραγίδα καρυδιών | Αυτόματο έξοχο αναερόβιο επίστρωμα κόλλας, συνεπής σκλήρυνση ροπής | Χειρωνακτική αναερόβια κόλλα, άνισα, μη συνεπής σκλήρυνση ροπής |
Σφραγίδα μεταξύ του σώματος βαλβίδων και της κατοικίας | Αυλάκι σφραγίδων | κανένας |
Ροπή | Ομαλά και φως | Βαρύς, μη με συνέπεια |
Αποξήρανση | Ναι | κανένας |
Τεχνικά στοιχεία
Πρότυπο | 60P |
Εργασία Amp (μΑ) | Max100mA (CR04 εκτός από Max150mA) |
Προστασία | IP65 |
Δύναμη (ψ) | <5> |
Λειτουργήστε την πίεση (MPA) | PN10 |
Ροπή (NM) | 6 |
Σειρά Dia | DN8-32 |
Ανοικτό/στενό (σ) | < 8s=""> |
Βολτ εργασίας. (β) | DC3-6V, DC12V, AC/DC9-24V, AC220V, AC85-265V |
Temp MEDIA (℃) | 0-90 |
Έλεγχος | CR01, CR02, CR02+, CR03, CR03A, CR03T, CR04 CR05, CR06 |
Υλικό σωμάτων βαλβίδων | Λιμένας σύνδεσης | Διάμετρος | Δ | Λ | Χ | W |
(χιλ.) | (Κλ) | |||||
Ορείχαλκος | Και ο δύο θηλυκή πλήρης διάμετρος νημάτων | DN8 | 8 | 46 | 31 | 0,402 |
DN15 | 15 | 57 | 38 | 0,478 | ||
DN20 | 20 | 71 | 45 | 0,559 | ||
DN25 | 23.5 | 72 | 49 | 0,648 | ||
Και ο δύο θηλυκή μειωμένη διάμετρος | DN10 | 8 | 46 | 31 | 0,401 | |
DN20 | 15 | 66 | 38 | 0,493 | ||
DN25 | 20 | 72 | 47 | 0,653 | ||
DN32 | 25 | 86 | 60 | 0,865 | ||
κατακόρυφος 3 τρόπων | DN15 | 12 | 63 | 49 | 0,48 | |
DN20 | 15 | 66 | 53 | 0,537 | ||
CPVC | Και ο δύο αρσενικό νήμα | DN15 | 15 | 60 | 47 | 0,357 |
DN20 | 20 | 72 | 51 | 0,385 | ||
Ορείχαλκος | 3-way οριζόντιος | DN8 | 6 | 52.6 | 39 | 24.5 |
DN15 | 12 | 72 | 55 | 39 | ||
DN20 | 15 | 86 | 63.5 | 44 | ||
DN25 | 15 | 97 | 68.5 | 43.5 |
Επιλογές καλωδίωσης
1. Η σύνδεση SW για ΝΑ ΑΝΟΊΞΕΙ, η βαλβίδα ανοίγει, παίρνοντας τη θέση, αυτόματα δύναμη μακριά, η βαλβίδα παραμένει πλήρως ανοικτή θέση
2. Η σύνδεση SW σε ΣΤΕΝΌ, η βαλβίδα στενή, παίρνοντας τη θέση, αυτόματα δύναμη μακριά, η βαλβίδα παραμένει η δευτερεύουσα θέση περασμάτων (πλήρως κλειστή)
1. Η σύνδεση SW για ΝΑ ΑΝΟΊΞΕΙ, η βαλβίδα ανοίγει, παίρνοντας τη θέση, αυτόματα δύναμη μακριά, η βαλβίδα παραμένει πλήρως ανοικτή θέση
2. Η σύνδεση SW ΚΛΕΙΣΤΌΣ, η βαλβίδα κοντά, που παίρνει τη θέση, αυτόματα δύναμη μακριά, η βαλβίδα παραμένει η δευτερεύουσα θέση περασμάτων (πλήρως κλειστή)
Σημείωση: AC24V/AC220V μπορεί μόνο να χρησιμοποιηθεί για τις ηλεκτρικές βαλβίδες σειράς 50K
1. Η σύνδεση SW για ΝΑ ΑΝΟΊΞΕΙ, η βαλβίδα ανοίγει, παίρνοντας τη θέση και αυτόματα η δύναμη μακριά, η βαλβίδα παραμένει
πλήρως ανοικτή θέση
2. Αποσυνδέοντας SW σε ΣΤΕΝΌ, τους περίβολους βαλβίδων, που παίρνει τη θέση και αυτόματα τη δύναμη μακριά, η βαλβίδα παραμένει πλήρως στενή θέση
Σημείωση: Δεδομένου ότι δύναμη-μακριά και η βαλβίδα θα είναι επιστροφή αυτόματα, και RD/G (B) /Y (B) 3 καλώδια δεν μπορούν να είναι δύναμη-επάνω μαζί να κρατηθεί το χρηματοκιβώτιο βαλβίδων
1. Η σύνδεση SW, η βαλβίδα ανοίγει, παίρνοντας τη θέση, αυτόματα δύναμη μακριά, η βαλβίδα παραμένει πλήρως ανοικτή θέση
2. Αποσυνδέοντας SW, οι περίβολοι βαλβίδων, που παίρνουν τη θέση, αυτόματα δύναμη μακριά, η βαλβίδα παραμένουν πλήρως στενή θέση
Σημείωση: Όταν η ισχύς είναι ΣΥΝΕΧΗΣ τάση και τα κόκκινα καλώδια είναι «+», το μπλε καλώδιο είναι «—»
1. SW1 ανοικτό, SW2 ανοικτό, πλήρης στενός βαλβίδων, παίρνοντας τη βαλβίδα θέσης παραμένει πλήρως στενή θέση
2. SW1 στενό, SW2 ανοικτό, βαλβίδα ανοίγει 30 βαθμό, να πάρει τη βαλβίδα θέσης παραμένει ανοικτή θέση 30 βαθμού
3. SW2 στενό, SW1 ανοικτό, βαλβίδα ανοίγει 60 βαθμό, να πάρει τη βαλβίδα θέσης παραμένει ανοικτή θέση 60 βαθμού
4. SW1 στενό, SW2 στενό, βαλβίδα ορθάνοικτη, παίρνοντας τη βαλβίδα θέσης παραμένει πλήρως ανοικτή θέση
1. Η σύνδεση SW, η βαλβίδα ανοίγει, παίρνοντας τη θέση, αυτόματα δύναμη μακριά, η βαλβίδα παραμένει πλήρως ανοικτή θέση
2. Αποσυνδέοντας SW, η βαλβίδα κοντά, που παίρνει τη θέση, αυτόματα δύναμη μακριά, η βαλβίδα παραμένει πλήρως στενή θέση
1. SW η σύνδεση, η βαλβίδα ανοικτή, παίρνοντας τη θέση και τη δύναμη μακριά αυτόματα, η βαλβίδα παραμένουν πλήρως ανοικτή/στενή θέση
2. SW να αποσυνδέσουν, η βαλβίδα κοντά, παίρνοντας τη θέση και τη δύναμη μακριά αυτόματα, η βαλβίδα παραμένουν πλήρως ανοικτή/στενή θέση
1. Η σύνδεση SW και ΑΝΟΙΚΤΌΣ, η βαλβίδα ανοίγει, παίρνοντας την πράσινη παραγωγή καλωδίων θέσης το σήμα OLS, οι δοκιμές ελεγκτών που το σήμα OLS, συνδέει SW με τη ΣΤΆΣΗ, οι στάσεις βαλβίδων και παραμένει πλήρως ανοικτή θέση
2. Η σύνδεση SW και ΚΛΕΊΝΕΙ, η βαλβίδα στενή, που παίρνει την κόκκινη παραγωγή καλωδίων θέσης το σήμα CLS, οι δοκιμές ελεγκτών που το σήμα CLS, συνδέει SW με τη ΣΤΆΣΗ, οι στάσεις βαλβίδων και παραμένει πλήρως στενή θέση,
Σημείωση: Παρακαλώ σιγουρευτείτε τα καλώδια «κόκκινο» σημάτων, «μαύρος» και «πράσινος» συνδέεται καταρχάς, κατόπιν συνδέστε τα καλώδια δύναμης «κίτρινα» και «το μπλε»
